输气管道焊缝位置根据规定需要定期进行检测，防腐破损或需要剖开防腐层检测的情况，都需要进行防腐修补。防腐带修补方案是管道输运行业普遍认可的方案。

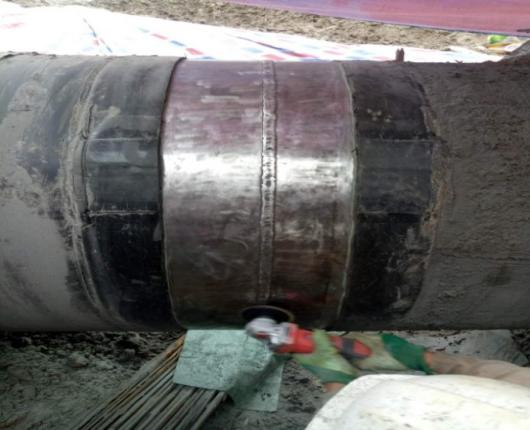

对中缅天然气管道焊口排查第二批试验段100道焊口防腐层进行剥离、打磨及修复工作。剥离宽度为40cm。对剥离好的焊口处进行打磨处理，祛除原防腐层遗留的胶体；打磨至金属光泽，打磨宽度为40cm。

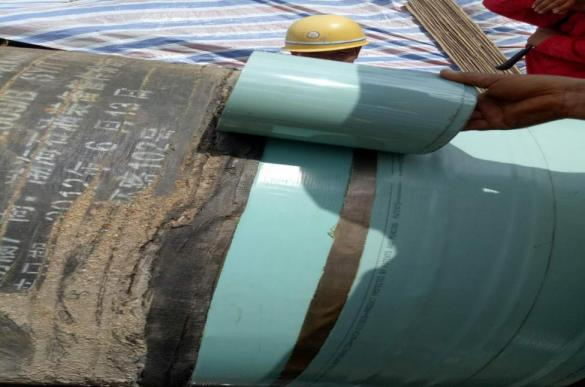

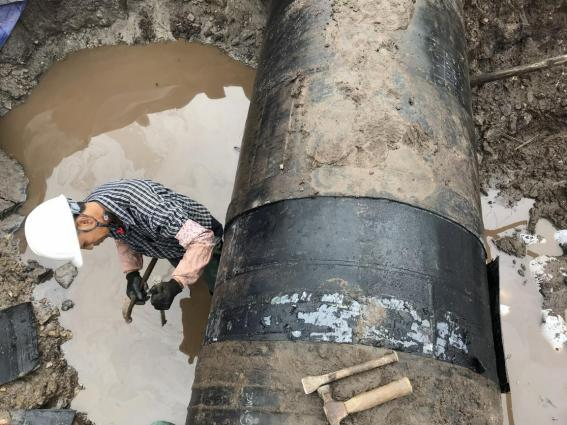

采用粘弹体防腐胶带+聚丙烯增强纤维胶带修复，要求粘弹体与原防腐层搭接100mm，粘弹体每层之间搭接10mm，两卷粘弹体胶带连接头应大于1/4圆周长，且不小于100mm；

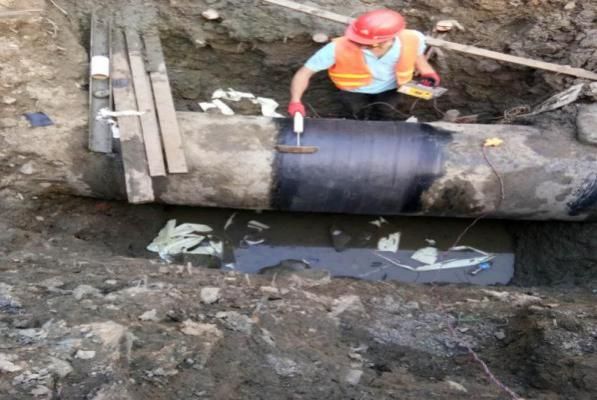

粘弹体防腐胶带层检测合格后，采用聚丙烯增强纤维胶带环包缠绕在粘弹体防腐胶带外层，缠绕聚丙烯增强纤维胶带时，两卷之间连接头应大于1/4圆周长，层间搭接50%宽度，双层缠绕，轴向超出粘弹体50mm-100mm。

防腐带修复施工完成后，对修复防腐层进行外观、厚度及漏点检测并拍照，漏点检测应在修复完成后，使用15KV电火花进行检测，无漏电点为合格，并现场代表签字确认。
