油罐底部看不见的地方，腐蚀无时无刻不在进行，油罐底部边缘板的腐蚀多数为层状均匀腐蚀，沿底板半径方向向中心逐步发展成局部腐蚀，再向里呈点蚀。边缘板下的锈蚀深度，从外周边向里大多为300~500mm。加热油罐的锈蚀比常温油罐明显，前者的锈蚀率大体上比后者高一倍，实际发生的腐蚀情况吻合这些特征。

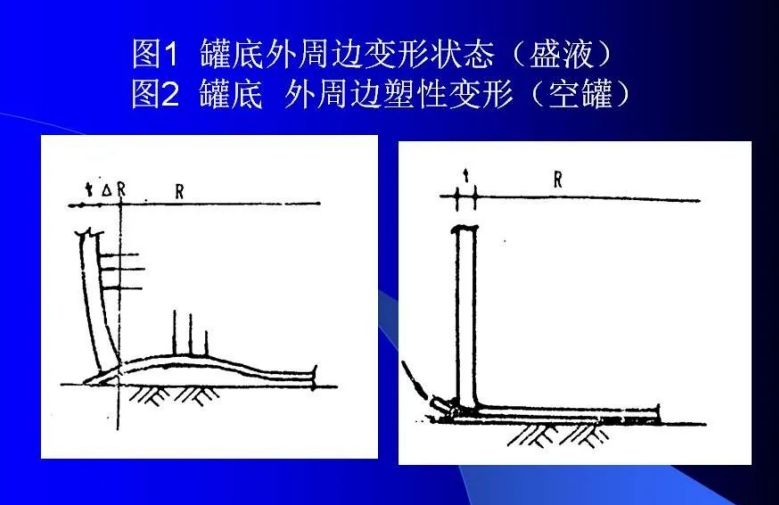

当油罐受液后，罐底和罐壁均受液柱压力的作用，底板的中间部分主要是产生很大的不均匀沉降，而边缘板受力状况则很复杂，这是由于罐壁在静液压力作用下产生很大的环向应力，使油罐沿半径方向产生水平变位，而底层罐壁的下部由于与底板牢固地焊在一起(被约束)无法向外扩张，结果在边缘板处发生变形，同时在罐壁与罐底相接的角缝处产生很大的边缘应力，该应力均超过屈服极限，又由于存在基座反力的抵抗，最终导致底板边缘板的塑性变形，如图1。当空罐时，罐体恢复原状，边缘板却由于塑性变形而向上翅曲，如图2。这种变形的变形量大小与基础的软硬程度、边缘板的厚度、储液高度、使用周期和时间的长短有关，一般为5~ 1 0mm。

在这里推荐卓煌工业ISIEP矿脂带柔性冷缠防腐系统，系统具有高回弹性，适应边缘板翘曲，柔韧不硬化，高粘力不脱落，耐晒抗开裂，B级阻燃，抗老化，20年以上防腐寿命。
